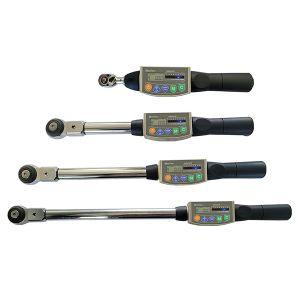

【產品名稱】 MEA-W系列無線WIFI數顯角度扭力扳手
【所屬分類】 扭力扳手 【產品型號】 【市場價格】 面議/電詢 【產品品牌】 motive 【產品尺寸】
產品詳情
說明
扭矩值為擰緊緊固件時所施加的力的大小。對于大多數應用而言，這已經完全足夠了。 在具體情況下，我們還必須額外地測量精度。在螺栓連接的工作件之間產生的擰緊力必須完全符合要求，否則，如果施加力過大，則工作件有破裂的危險；如果施加力過小，則連接不夠牢固，進而可能導致在正常工作條件下的裝配故障。由于擰緊力的大小取決于擰緊扭矩和角度，這就需要使用可以同時測量這兩個量的測量工具。
概述
■ MEA是角度法擰緊的數顯扭矩角度扳手。 設定密合扭矩、擰緊角度和擰緊角度上限值， 當擰緊操作達至設定的擰緊角度(超過密合扭矩才開始計算) 時， 扳手亮藍色LED燈且蜂鳴器響以提示操作者。配合MOTIVE數據管理軟件。
用途
■ 適用于生產需要角度控制螺栓緊固，或輔助角度緊固機。
產品特點

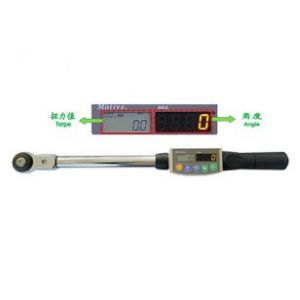

■ 同時顯示扭矩值和角度。
■ 設定密合扭矩和緊固角度。
■ LED顯示屏上的扭矩，角度值數值對應不同狀態自動切換。
■ 可依據設定的擰緊允許范圍對擰緊角度進行判斷斷是否合格（OK/NG），防止錯誤擰緊。
■ 可儲存999組測量數據
（包括緊固扭矩，緊固角度，緊固日期）
■ 選配MOTIVE數據管理軟件。
■ 內置WIFI無線通信模塊，可無線管理工具狀態。
■ 將緊固數據實時無線傳送電腦，實現上位機軟件雙向通信。
■ 上位機數據表格可記錄緊固扭力峰值。
(*注: Excel? 是Microsoft Corporation的注冊商標)
數據表格
技術參數
| 扭矩精度 | ±2% |
| 角度精度 | ±2° +1分度值 (加載 90° 時的速度須在30-180° /秒) |
| 顯示 | 4位7段LED (顯示高度10mm) |
| 6位14段LCD (顯示高度7mm) | |
| 4位7段LCD (顯示高度3mm) | |
| 雙色LED判斷燈 (藍/紅） | |
| 剩余電量顯示 (4階) | |
| 數據儲存個數 | 999(擰緊角度值，最終扭矩值，時間) |
| 基本功能 | 自動回零 (扭矩，角度) |
| 擰緊完成提示 | |
| 自動儲存/復位 | |
| 自動關閉電源 | |
| 過載報警 | |
| 時間 | |
| 0K/NG判斷 | |
| 通訊功能 | USB對應串行輸出 |
| 持續使用時間 | 20小時 （8小時） |
| 充電時間 | 約3.5個小時 (若充電1小時） |
| 電源 | 鎳氫電池組 |
| 使用溫度范圍 | 0～40℃ (無凝露) |

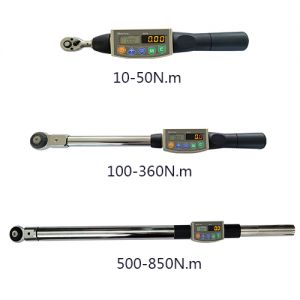

規格尺寸
| 型號 | 測量范圍 | 角度測量范圍 | 角度精度L’ | 總體長度 | 重量(kg) | 棘輪頭 | ||
| 最小～最大 | 分度值 | 最小～最大 | 分度值 | |||||
| MEA10N1D4-W | (0.5)2～10N.m | 0.01 | 0～ 999° | 1° | ±2°+1位（螺栓轉動時角速度為 30°/s~180°/s 至 90°） | 282 | 0.49 | QH8D |
| (5)20～100Kgf.cm | 0.1 | |||||||
| (5)20～90Lbf.in | 0.1 | |||||||
| MEA20N3D8-W | (1)4～20N.m | 0.02 | 282 | 0.51 | QH10D | |||
| (10)40～200Kgf.cm | 0.2 | |||||||
| (10)40～180Lbf.in | 0.2 | |||||||
| MEA50N3D8-W | (2.5)10～50N.m | 0.05 | 282 | 0.58 | QH12D | |||
| (25)100～500Kgf.cm | 0.5 | |||||||
| (25)100～450Lbf.in | 0.5 | |||||||
| MEA100N1D2-W | (5)20～100N.m | 0.1 | 384 | 0.63 | 14*18 1/2 | |||
| (50)200～1000Kgf.cm | 1 | |||||||
| (50)200～900Lbf.in | 1 | |||||||
| MEA200N1D2-W | (10)40～200N.m | 0.2 | 475 | 0.78 | 14*18 1/2 | |||
| (100)400～2000 Kgf.cm | 2 | |||||||
| (7.6) 30～150Lbf.ft | 0.2 | |||||||
| MEA360N1D2-W | (18)72～360N.m | 0.4 | 713 | 1.13 | 14*18 1/2 | |||
| (180)720～3600Kgf.cm | 4 | |||||||
| (13)52～260Lbf.ft | 0.4 | |||||||
| MEA500N3D4-W | (25)100～500N.m | 0.5 | 949 | 4.00 | 14*18 3/4 | |||
| (2.5)10～50Kgf.m | 0.05 | |||||||
| (18)72～360Lbf.ft | 0.5 | |||||||
| MEA850N3D4-W | (43)170～850N.m | 1 | 1387 | 5.14 | Q14*18 3/4 | |||
| (4.3)17～85Kgf.m | 0.1 | |||||||
| (31)124～620Lbf.ft | 1 | |||||||
